　８月２１－２２日に行う「恒例：徳山村キャンプ」の下見に８月３日を設定した。
　昨年から「是非見学したい」と願っていたので、「堤体内部見学（案内）をお願いできませんか？」と水資源機構徳山ダム管理所及び水資源機構中部支社に頼んだところ、引き受けて下さった。
「元の趣旨はキャンプの下見ですけど、徳山堤体内部の見学ができます。ご希望の方は・・・」とメーリングリストなどで案内したところ、実に１３名もの参加となった。
（エレベーターに一度に乗れる人数が２０名だそうだから、「ちょうどいい」数）

　今は、中部電力（株）による「徳山水力発電所新設工事」中だ（工期2009年１０月 ～ 2014年６月）。
　徳山発電所は最大出力１５万３０００ｋＷ…2004年の工事実施計画変更で、最大出力４２万２４００ｋＷの揚水発電計画が消え、2007年にはもともとの事業者であるＪパワー（電源開発（株））の権利のすべてを、中部電力（株）が取得した。
これに関して「言いたいこと」がヤマとあるが、別の機会に。

工事現場と徳山ダムの位置関係などは、こんなところ。



　上の写真の遠景に見えるのが、このときの「約９．５ｍ3/Ｓ」放流。この量でも随分迫力がある。一度、約４０ｍ3/Sの放流をこのときと同じ位置から見たが、凄い勢いで水が飛び出てた。限度いっぱいの１００ｍ3/Sの放流だったらどんなものなのだろう…。

…　…　…　…　 …　…　…　…　 …　…　…　…
＜徳山水力発電所とダムの関係／概要 （10.08.10　中電・徳山水力建設所より聴き取り）＞
・ 発電機は２つ。地下に作る。堤体の下部をゼロメートルとすると、１号機はマイナス７０ｍ、２号機はマイナス４０ｍに設置する。
・　常時運転するのは２号機で、最大出力２万２４００ｋＷ。このときに使用する水は１８m3/S。
電力消費のピーク時には１号機も使う。最大出力１３万１０００ｋＷで、このとき使用する水は８２m3/S。
・ ２号機の水は、現在、放流口から流れているより上流側で放流する。これが（ダム直下）の維持流量を確保する水にもなる。
　１号機の放流口は、横山ダムに流す。横山ダム堤体位置から８．５ｋｍ上流に放流口を作る。
・ 選択取水口から水を取る（後の徳山ダム管理所の説明と符合。「利水主管設備」を通す、ということ）。選択取水によって（夏場は）水面から数ｍ下がる（落差が小さくなる）が、やむをえない。
…　…　…　…　 …　…　…　…　 …　…　…　…　

　哀しいことに、５月、このトンネル工事の労災事故で一人が亡くなった。トンネルを掘っているこの地山の地盤が非常に脆いことは、仮排水路トンネル（現在放流設備として使用）工事のときに、十分分かっていたはず。「防げた人災ではないか」という思いは消えない。

　この発電所建設工事の工事車両が頻繁に通るため、徒歩で堤体「散歩」は禁止されている。「堤体内部見学」を予約しておいて良かったぁ…でないとダムの手前しか見られないところだった。


　　　　　　　　　　　　　　　　　　　◇　　　　　　　　　　　◇


　左写真の右手の建物が堤体内部に降りるエレベーターのある建物。この建物内のエレベーターで約１３０ｍ降りる（約１分半）。
堤体の下から約３０ｍのところの「監査廊」を歩くわけだ。
　内部の温度は一年中１５℃～１７℃（大垣の地下水も一年中このくらいの温度）。 この日は１７℃だった（温度計があった）。　
外部は３０℃を越している。
　１日に何度も案内をする日は、案内する職員の方の身体の調子がおかしくなるそうな。ちょっと可哀想。
　

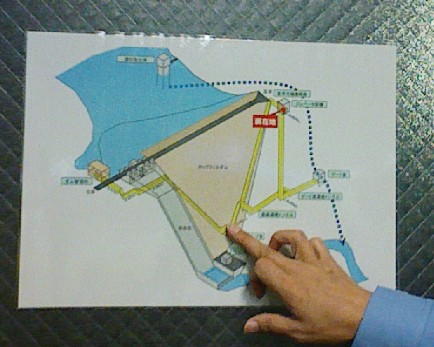

　こうした案内版を見ながら自分の位置を確かめようとするのだが、なかなか「分からない」。


「監査廊」を歩いているところ。
何枚か撮ったけど、何とか写っているのはこれだけ。
　 私のケイタイカメラでは薄暗いところでは上手く獲れない。

　堤体内部のこの通路＝「監査廊」は、もともと”見学用通路”ではなく、堤体内部のさまざまな機器のメンテナンスなどの通路だ。
　堤体盛り立て中に、ざまさまな機器を埋め込んでいるところ（その先っぽとか）を見ているので「ああ、なるほどあれか」とか感慨も含めて思うところがあるが、案内している職員の方のほうは「そう聞いています」でしかないようだ。

　「こちらは『徳山ダム』について、１５年のキャリアがある」？？？？



（この項続く）
